Deskripsi

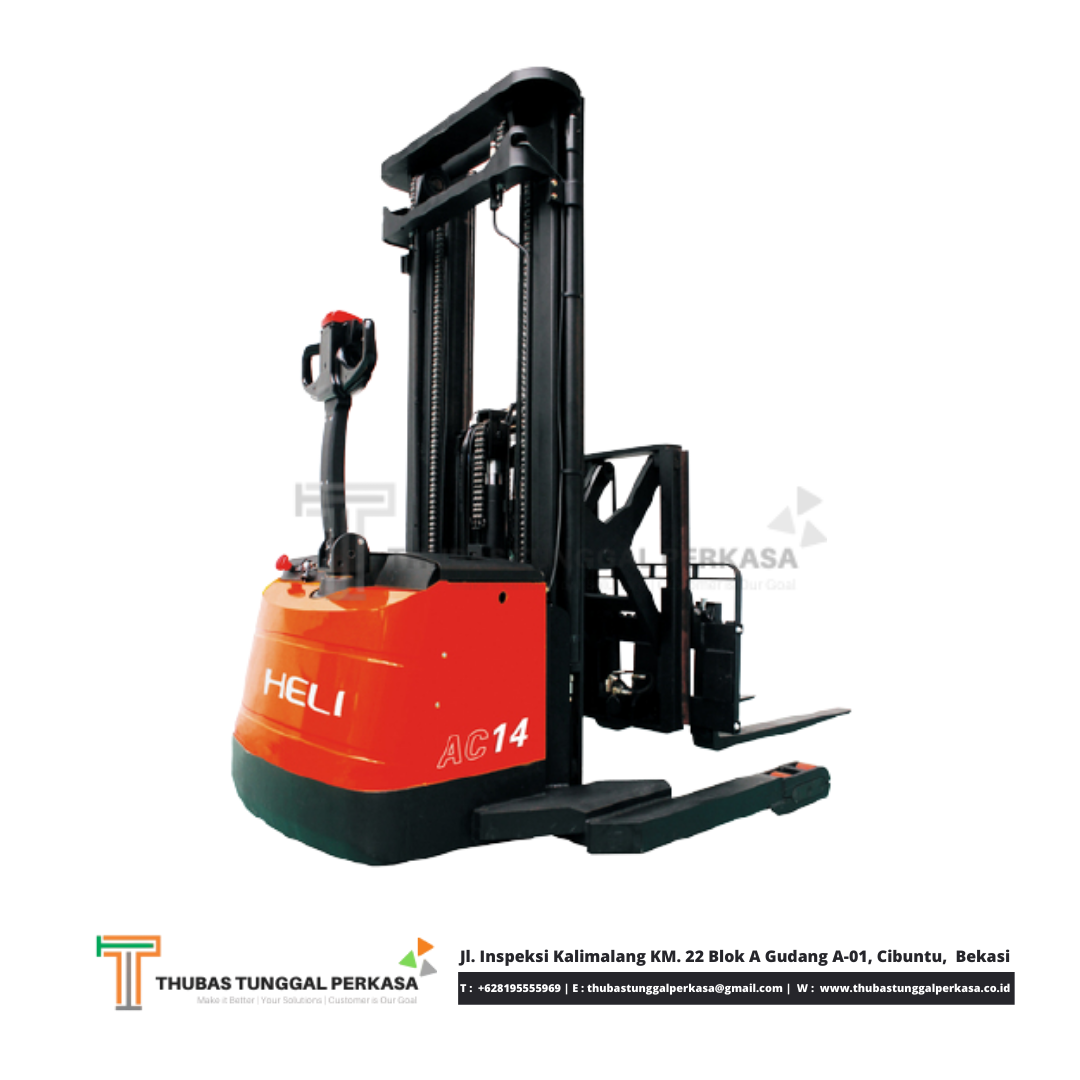

HELI Scissor Stacker

Model: CQDH14-850 (Lifting high 5500mm)
Jenis: Jangkauan (Tilt, Side shifter)
Jenis tiang: Standar 3 tahap
Kapasitas beban: 1400kg
Pusat beban: 500mm
Dasar roda: 1478mm
Jenis operasi: Wakie
Roda
Jenis Roda: PU
Jumlah roda Roda penggerak / Roda keseimbangan / Roda bantalan: 1/0/4
Dimensi
Jarak jangkauan: 0 – 550mm
Tinggi angkat standar: 4500mm, 5500mm
Tinggi maks. Perpanjangan: 5710mm, 6720mm
Tinggi tiang diturunkan: 2248mm, 2582mm
Tinggi garpu diturunkan: 55mm
Ukuran garpu (panjang / lebar / tebal): 1070mm / 100mm / 40mm
Panjang keseluruhan: 2225mm
Lebar keseluruhan: 1430mm
Lebar luar antar garpu: 200-812
Jarak pergeseran sisi garpu: 150mm
Kemiringan garpu (F / B): 4mm / 3mm
Min radius putar: 1566mm
Lebar Min Aisle untuk palet 800 × 1200: 2135mm
Lebar Min Aisle untuk palet 1000 × 1200: 2315mm
Jarak ground minimal: 30mm

Performa
Kecepatan perjalanan, sarat / tanpa muatan: 3,5 / 4 km / jam
Kecepatan angkat, sarat / tanpa muatan: 130 / 150mm / s
Menurunkan kecepatan, sarat / tanpa muatan: 100 / 180mm / s
Kemampuan menanjak, sarat / tanpa muatan: 3/5
Konfigurasi kelistrikan
Drive moto / Motor angkat / Motor kemudi: AC1.5 / DC4.5 / DC0.15 kw
Tegangan baterai: 24V
Kapasitas baterai: 345 Ah
Rem: Elektromagnetik / Regeneratif
Pengontrol: ZAPI
Bobot
Berat baterai: 298kg
Berat layanan dengan baterai: 2296kg
